12-бітна висока роздільна здатність

12-бітні аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с

Фронтальні модулі з рівним шумом 70 мкВrms при смузі пропускання 200 МГц

4 аналогові канали, смуга пропускання до 200 МГц

Технологія СПО

Швидкість захоплення сигналів до 120 000 осцилограм/с (звичайний режим) та 500 000 осцилограм/с (послідовний режим)

Підтримуватися 256-рівневий градус інтенсивності та режими відображення кольорової температури

Довжина запису до 100 Мбіт/с

Цифрова система запуску

Інтелектуальний тригер: фронт, нахил, ширина імпульсу, вікно, проміжок часу, інтервал, падіння, шаблон, відео (підтримувати HDTV), кваліфікований, N-й фронт, підтримка, час налаштування/утримання.

Тригерування та декодер додаткової шини, підтримка протоколів I²C , SPI, UART, CAN, LIN

Режимованого сегмента збору даних (послідовність), що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, встановлених користувачем, з дуже малим мертвим часом між сегментами для захоплення відповідної події.

Функція запису історії сигналу (History), максимальна довжина записаного сигналу становить 80 000 кадрів

Автоматичне вимірювання за понад 50 параметрами, підтримка статистики з гістограмою, треком, трендом, гейтингом та вимірюваннями для математичних, історичних та еталонних даних.

4 математичні траекторії (2 Mpts FFT, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримує редактор формули

Різноманітні функції аналізу даних, такий як пошук, навігація, лічильник, діаграма Боде та ступеневий аналіз.

Функція високошвидкісного апаратного тестування масок з інструментом редактора масок для створення використовуваних масок.

16 цифрових каналів

7-дюймовий TFT-LCD-дисплей з роздільною здатністю 1024 * 600; ємнісний сенсорний екран підтримує жорсткість мультитачу

Інтерфейси включають: USB-хости, USB-пристрій (USBTMC), локальна мережа (VXI-11/Telnet/Socket), прохід/неудача, вихідний тригер

Вбудований веб-сервер підтримує дистанційне керування через порт LAN за допомогою веб-браузера. Підтримуватися команда дистанційного керування SCPI. Підтримує зовнішню мишу та клавіатуру. Підтримуватися НТП

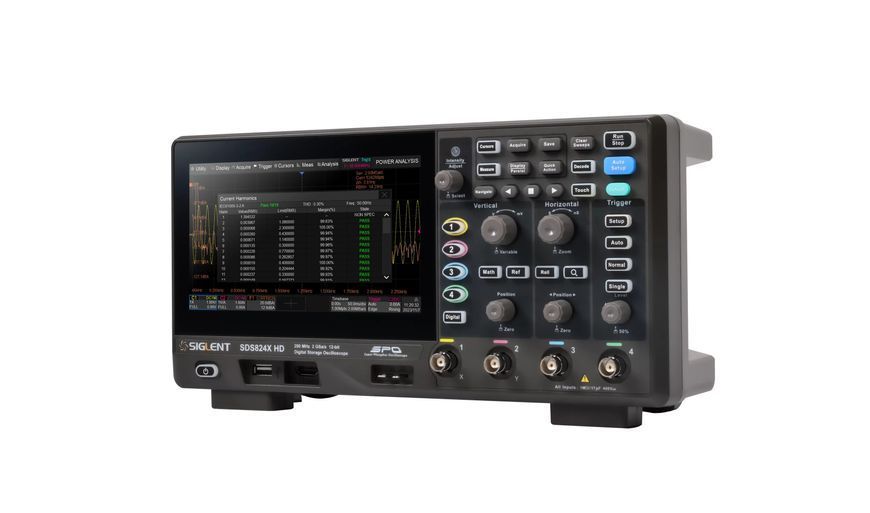

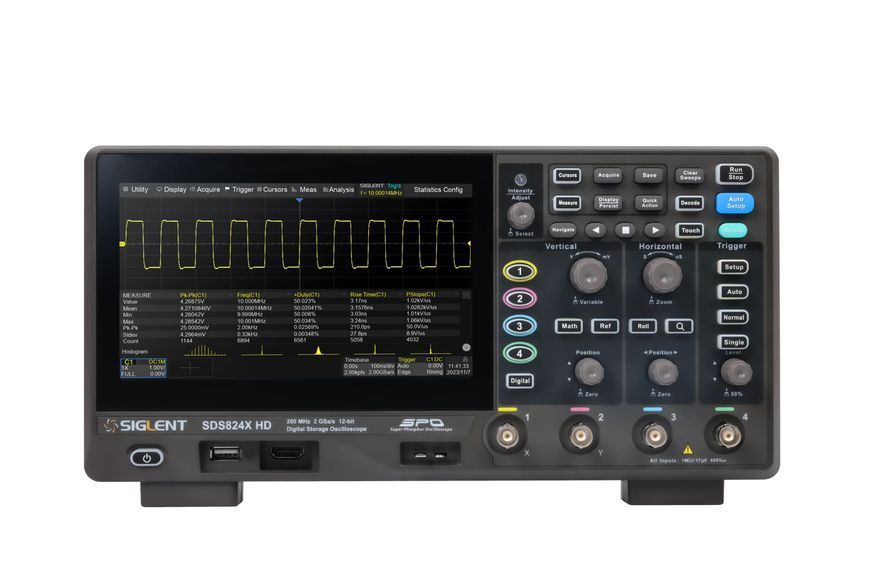

 Модель SDS824X HD
Аналогові канали 4 (SDS824X HD),

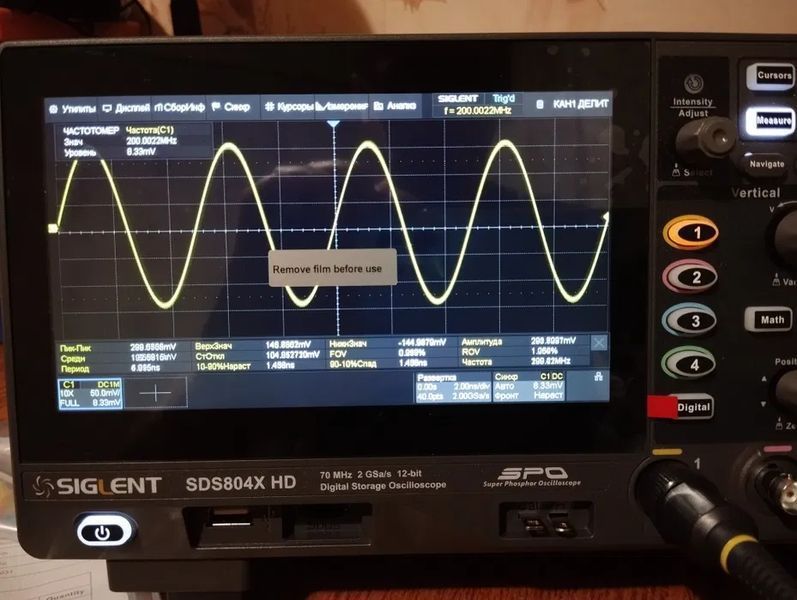

Смуга пропускання 200 МГц
Вертикальна роздільна здатність 12 бит
Вертикальна шкала поділу від 500мкВ/поділ. до 10В/поділ.
Частота дискретизації (макс.) Одноканальний режим: 2 Гвиб/с,
Двоканальний режим: 1 Гвиб/с,
Чотириканальний режим: 500 Мвиб/с

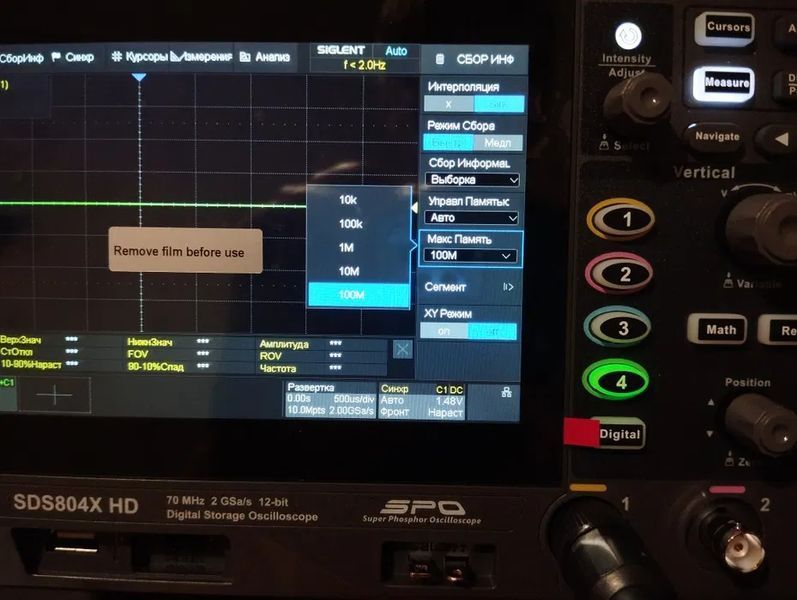

Глибина пам’яті
(макс.)Одноканальний режим: 100 МБ/канал,
Двоканальний режим: 50 МБ/канал,
Чотириканальний режим: 25 МБ/канал

Швидкість захоплення осцилограм
(Макс.) Стандартний режим: 120 000 осц/с;
Режим сегментованої вибірки: 500 000 осц/с

Тип запуску Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial

Серійний запуск і декодування (стандарт) I2C, SPI, UART, CAN, LIN

Вимірювання 50+ параметрів, підтримка статистики, гістограми, тренду і треку

Математичні функції 4 траси
2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, підтримка редактора формул

Аналіз даних Пошук, навігація, історія, тест маски, лічильник, діаграма Боде та аналіз потужності

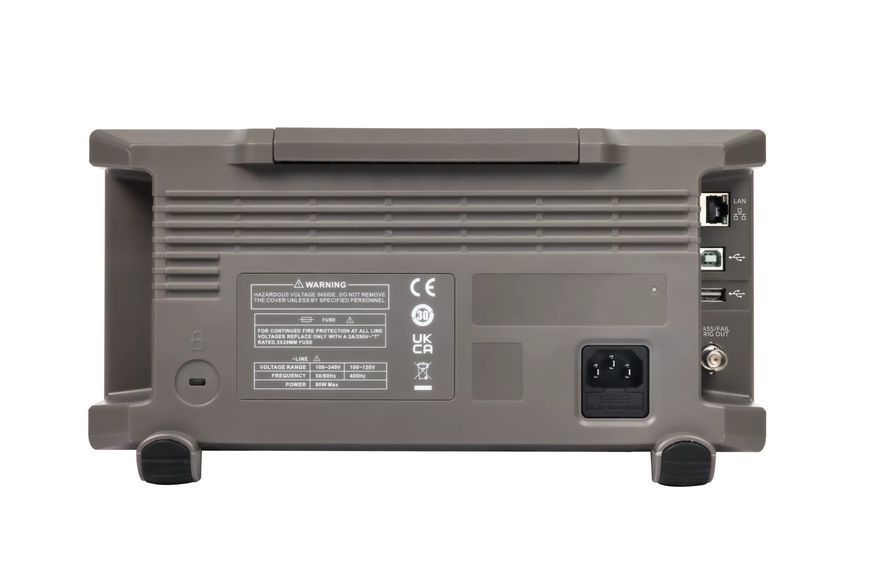

Інтерфейси Хост USB 2.0 ×2, пристрій USB 2.0, LAN 10/100 M,
Додатковий вихід (TRIG OUT, PASS/FAIL), SBUS (SIGLENT MSO)

Щуп (стандартний) Пасивний щуп PB470 для кожного каналу

Дисплей 7" ємнісний сенсорний TFT-РК (1024×600)

Вхідна напруга і частота 100 ~ 240 В (середньоквадратичне значення), 50/60 Гц

Споживана потужність 80 Вт макс., 40 Вт стандарт, 4 Вт стандарт у режимі очікування

Габарити Довжина × Висота × Ширина  312 мм × 151 мм × 132,6 мм
(з ручками та опорними ніжками)

Вага вага нетто 2,6 кг, вага брутто 3,8 кг

Комплектація

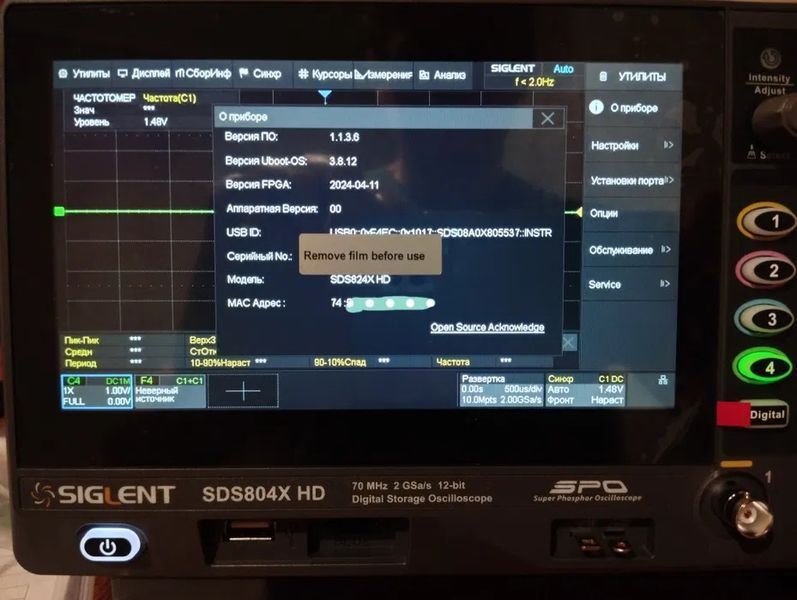

Цифровий осцилограф SIGLENT SDS804X HD розкодований на SDS824X HD — 1 шт.
USB-кабель — 1 шт.
Коротка інструкція — 1 шт.
Пасивний щуп — 4 шт. (PB470, 70 МГц)
Сертифікат калібрування — 1 шт.
Кабель живлення — 1 шт.

12-бітна висока роздільна здатність

Осцилографи з високою роздільною здатністю мають чудові можливості виявлення та відображення сигналів, що швидко аналізують деталі та характеристики сигналів і забезпечують перевагу в таких застосуваннях, як високоточне тестування блоків живлення, вимірювання пульсації блоку живлення, оптимізація продуктивності обладнання та тестування блоків керування двигуном.

Глибина довгої пам'яті

З максимальною глибиною пам'яті до 100 Мбіт/с, SDS800X HD підходить для спостереження та аналізу сигналів тривалої тривалості, низькочастотних сигналів та перехідних явищ. Завдяки великій глибині пам'яті осцилограф здатний обробляти більше даних, а точність і стабільність результатів розрахунків також вищі.

Багаторазове запуск та декодування

SDS800X HD має різноманітні типи запуску, включаючи фронт, нахил, затримку, встановлення/утримання та різноманітні тригери шини (послідовні тригери). Він підтримує запуску та декодування протоколів I2C, SPI, UART у вбудованій галузі та протоколів CAN, LIN в автомобільній промисловості, а також може точно фіксувати та інтуїтивно відображати інформацію про протокол шини в таблиці або іншими способами, щоб її можна було стабільно протестувати.

Потужні математичні функції

Вбудована функція швидкого перетворення Фур'є (FFT), максимальна кількість операційних точок становить 2 Мп, 4 незалежні математичні форми сигналів та підтримка користувацьких операційних виразів. Завдяки високій спектральній роздільній здатності, він може точніше аналізувати частотні складові та розподіл енергії сигналів, легко перетворюючись на аналізатор спектру. FFT підтримує різноманітні віконні функції, звичайне, усереднене, режим утримання максимального значення, підтримку виявлення піків, автоматичне виявлення розсіяних частот та формування списку відображень.

Ефективний аналіз потужності

Аналіз потужності за допомогою зонда напруги (серія DPB5000) та зонда струму (серія CP6000) від Siglent дозволяє швидко та точно аналізувати 12 параметрів, таких як якість електроенергії, гармоніки струму, пусковий струм, перехідна характеристика тощо, що допомагає інженерам усунути громіздке ручне налаштування та складні розрахунки за формулами. Він надзвичайно підходить для спостереження аномальних гармонік, аналізу гармонік, оцінки стабільності обладнання, оцінки електромагнітних перешкод та інших випробувань.

Відмінне тестування відгуку циклу

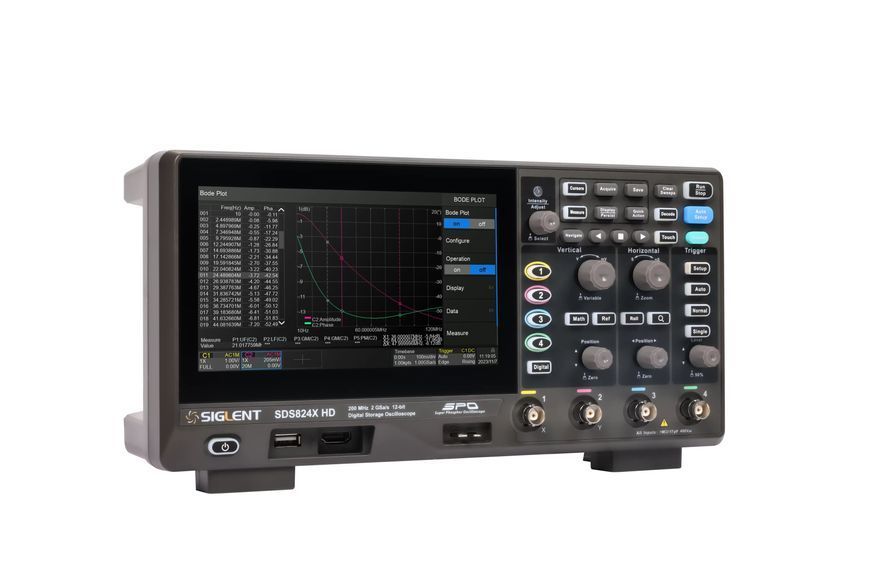

SDS800X HD стандартно постачається з графіком Боде, а завдяки опції генератора ізольованих сигналів Siglent (SAG1021I) або генератора довільних сигналів Siglent він може виконувати тестування характеристик петлі, надавати криву частотної характеристики випробуваного пристрою та легко отримувати значення коефіцієнта посилення та фази в кожній частотній точці. Тим часом, за допомогою списку даних, курсорного вимірювання та функцій автоматичного вимірювання, ви можете детально аналізувати криву графіка Боде, оцінювати стабільність системи тощо.
