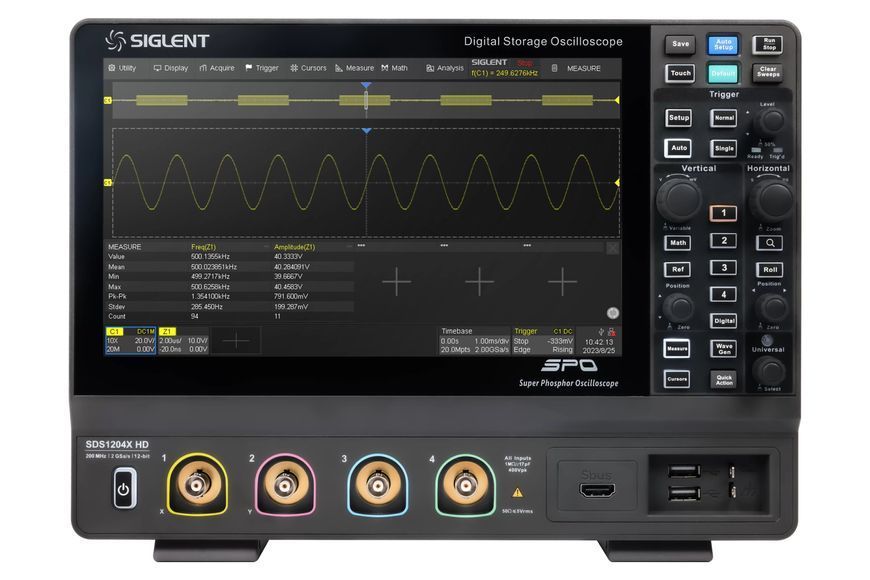

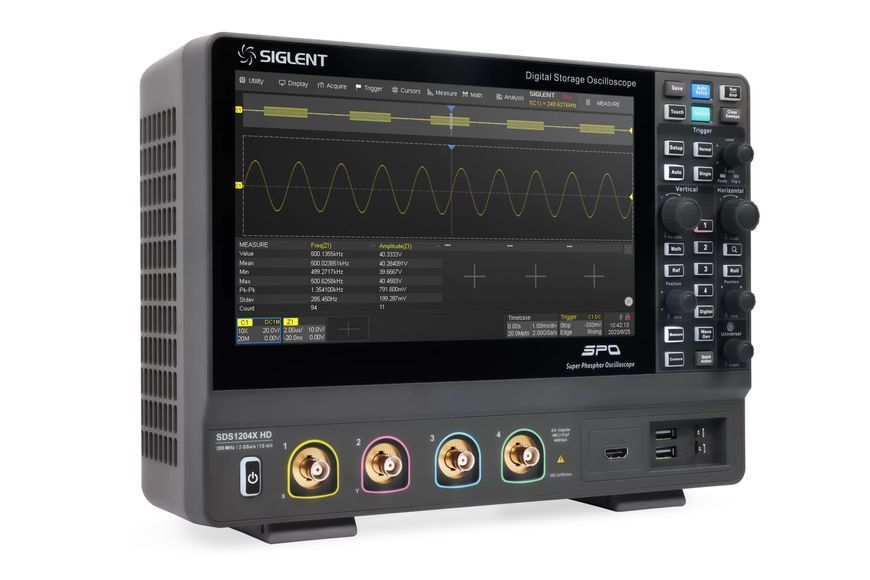

Цифровий осцилограф SIGLENT SDS1204X HD 12 біт
4-канальний осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 2 Гвиб/с, глибиною пам’яті 100 МБ, розширеними математичними й вимірювальними функціями і 25,7 см РК-дисплеєм

SIGLENT SDS1204X HD – це цифровий чотириканальний осцилограф з високою роздільною здатністю, оснащений 12-розрядним аналого-цифровим перетворювачем з частотою дискретизації 2 Гвиб/с і зовнішнім інтерфейсом з мінімальним рівнем шуму 70 мкВ. Він має смугу пропускання 200 МГц і максимальну глибину пам’яті 100 МБ.

Пристрій використовує технологію SPO від SIGLENT з максимальною швидкістю захоплення осцилограм до 120 000 осц/с (у звичайному режимі, до 500 000 осц/с у режимі сегментованої вибірки), функцією 256-рівневої градації інтенсивності осцилограм та температурним градієнтом. Також осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю і низьким рівнем тремтіння. Система запуску підтримує кілька потужних режимів, зокрема запуск за послідовною шиною.

Інструменти запису історії сигналів, функції пошуку та навігації, тесту за маскою, побудови діаграм Боде, аналізу потужності, дають змогу захоплювати, зберігати й аналізувати розширені записи сигналів. Серед інших особливостей моделі SDS824X HD – широкий набір вимірювальних і математичних функцій, генератор сигналів довільної форми 25 МГц (опція), а також послідовне декодування.

Ємнісний сенсорний екран з діагоналлю 10,1 дюйма підтримує мультитач-жести та має зручний дизайн користувацького інтерфейсу, що значно підвищує ефективність роботи. Він також підтримує керування мишкою та віддалене вебкерування через LAN.

Апаратно-прискорений ШПФ підтримує роботу з обсягом даних до 2 Мточок. Це забезпечує високу частотну роздільну здатність за швидкої швидкості оновлення. Функція ШПФ також підтримує різні віконні функції, що дозволяє адаптуватися до різних вимог вимірювання спектра. Три режими (Нормальний, Усереднення і Максимальне утримання) задовольняють різні потреби при спостереженні за спектром потужності. Підтримуються автоматичне виявлення піків і маркери.

Прилад здатний керувати USB AWG-модулем або незалежним генератором сигналів SIGLENT SDG, сканувати амплітудно-фазову характеристику пристрою і зображати дані у вигляді діаграми Боде. Також доступний режим Vari-level для точного вимірювання коефіцієнта придушення пульсацій живлення (PSRR).

Особливості:

12-розрядна висока роздільна здатність:
12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с
зовнішній інтерфейс з мінімальним рівнем шуму 70 мкВ (середньоквадратичне значення) за смуги пропускання 200 МГц
4 аналогові канали, смуга пропускання до 200 МГц
SPO-технологія:
Швидкість захоплення осцилограм: до 120 000 осц/с (стандартний режим) і 500 000 осц/с (режим сегментованої вибірки)
Підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт
Глибина пам’яті до 100 млн точок
Цифрова система запуску
Інтелектуальний запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
Запуск і декодування послідовної шини, підтримка протоколів I2C, SPI, UART, CAN, LIN, CAN FD (лише декодування), FlexRay (лише декодування)
Режим сегментованої пам’яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)
Понад 50 типів автоматичних вимірювань, підтримка підрахунку статистики з гістограмою, треку, тренду, логічних операцій, математичних операцій, історії, відносних вимірювань
4 індикації математичних операцій (ШПФ 2 млн точок, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримка редактора формул
Багато функцій аналізу даних: пошук, навігація, лічильник, графік Боде, аналіз потужності
Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення користувацьких масок
16 цифрових каналів (опція)
Генератор сигналів 25 МГц (опція)
Ємнісний сенсорний 10,1-дюймовий TFT РК-дисплей з роздільною здатністю 1024×600 (підтримує мультитач-жести)
Широкий вибір інтерфейсів: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Вбудований вебсервер підтримує дистанційне керування через порт LAN за допомогою веббраузер
Підтримка команд дистанційного керування SCPI
Підтримка бездротової миші та клавіатури

Технічні характеристики:

Аналогові канали 4 канали
Смуга пропускання 200 МГц
Вертикальна роздільна здатність 12 біт
Вертикальна шкала поділу від 500мкВ/поділ. до 10В/поділ.
Частота дискретизації (макс.) один канал: 2 Гвиб/с, два канали: 1 Гвиб/с, чотири канали: 500 Мвиб/с
Глибина пам’яті (макс.) один канал: 100 МБ/канал, два канали: 50 МБ/канал, чотири канали: 25 МБ/канал
Швидкість захоплення осцилограм
(макс.) стандартний режим: 120 000 осц/с;
режим сегментованої вибірки: 500 000 осц/с
Тип запуску Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial
Серійний запуск і декодування (стандарт) I2C, SPI, UART, CAN, LIN CANFD, FlexRay
Вимірювання 50+ параметрів, підтримка статистики, гістограми, тренду і треку
Математичні функції 4 траси
2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, підтримка редактора формул
Аналіз даних пошук, навігація, історія, тест маски, лічильник, діаграма Боде та аналіз потужності
Цифровий канал (опціонально) 16-канальний; максимальна частота дискретизації до 1 Гвиб/с; довжина запису до 10 Мб
Модуль USB AWG (опціонально) один канал, 25 МГц, частота дискретизації 125 МГц, довжина хвилі 16 кБ, ізольований вихід

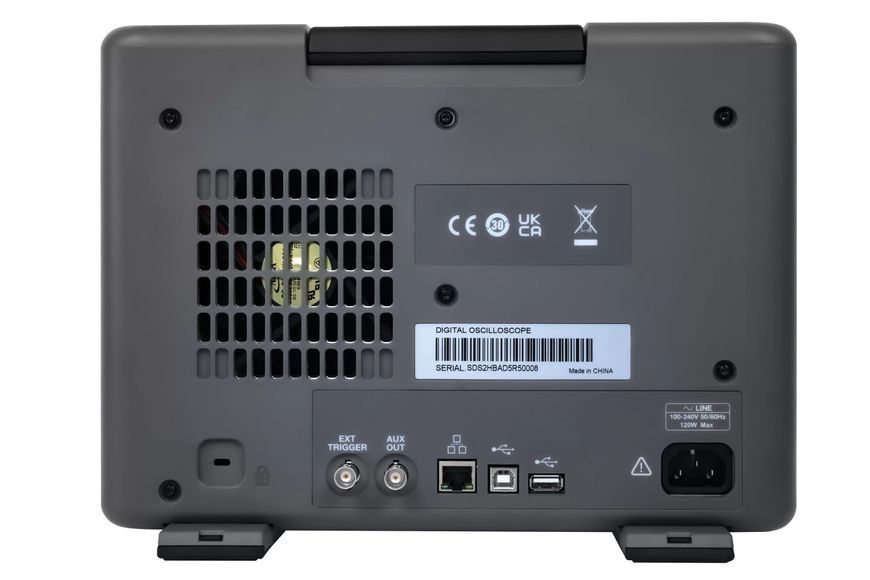

Інтерфейси хост USB 2.0 ×2, пристрій USB 2.0, LAN 10/100 M,
додатковий вихід (TRIG OUT, PASS/FAIL), SBUS (SIGLENT MSO)
Щуп (стандартний) пасивний щуп PP215 для кожного каналу
Дисплей 10.1" TFT РК з ємнісним сенсорним екраном (1024×600)

Комплектація:

Цифровий осцилограф SIGLENT SDS1204X HD — 1 шт.
USB-кабель — 1 шт.
Пасивний щуп (200 МГц) PP215 — 4 шт.
Кабель живлення — 1 шт.
Короткий посібник — 1 шт.
Сертифікат калібрування — 1 шт.

12-бітна висока роздільна здатність: ідеально відновлює деталі форми хвилі

SDS1000X HD використовує 12-бітний аналого-цифровий перетворювач, який може досягти 4096 рівнів квантування, що в 16 разів перевищує роздільну здатність сигналу традиційних 8-бітних осцилографів. У поєднанні з відмінним рівнем шуму це може зробити захоплені форми сигналів чіткішими на екрані, що сприяє спостереженню користувача, а також точним вимірюванням.

Стандартні 7 видів декодування: підходять для різних сценаріїв

SDS1000X HD стандартно постачається з I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, а результати декодування можуть відображатися в шістнадцятковому, десятковому, двійковому або ASCII форматі, а також одночасно декодувати дві паралельні шини, кожна з яких відображається у вигляді графічного значка в лівій частині екрана. Крім того, налаштування сигналів та конфігурації шини можна синхронізувати з тригерами за допомогою функції «Копіювати в тригер».

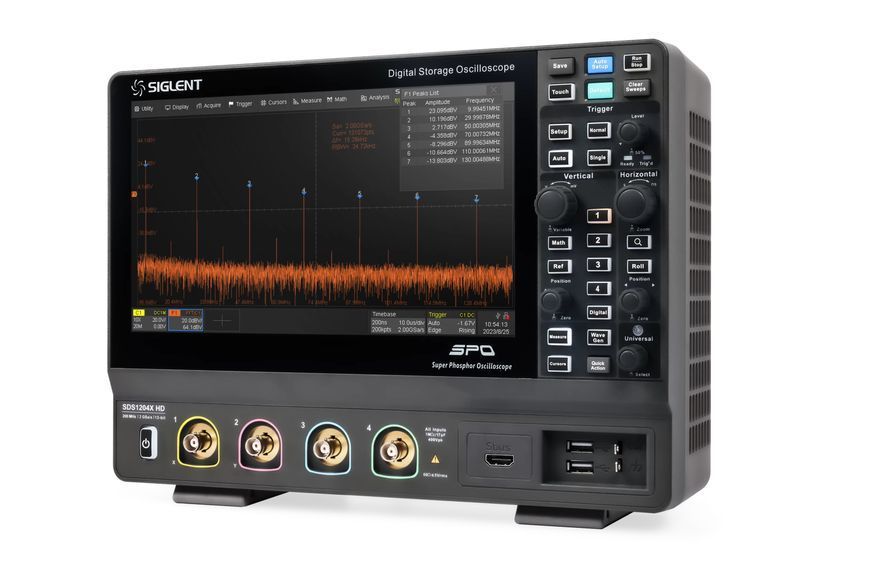

FFT: ідеальне поєднання часової та частотної області

Завдяки апаратно прискореній функції FFT максимальна кількість робочих точок становить 2 Мпікс, що забезпечує чудову спектральну роздільну здатність, зберігаючи при цьому високу частоту оновлення спектра. FFT підтримує кілька віконних функцій, три режими утримання: нормального, середнього та максимального, а також може автоматично позначати точки піків та формувати список.

Аналіз потужності: корисний для проектування блоків живлення

Аналіз потужності може допомогти користувачам швидко вимірювати та аналізувати різноманітні показники в галузі силової електроніки, такі як якість живлення, гармоніки, пусковий струм, комутаційні втрати тощо. Аналіз потужності також можна використовувати для аналізу реакції контуру живлення в поєднанні з діаграмою Боде. Після ввімкнення функції аналізу потужності можна правильно використовувати датчики напруги та струму відповідно до «Посібника з підключення».

16 цифрових каналів: реалізація збору та аналізу змішаних сигналів

16-канальний логічний аналізатор може додати 16 цифрових каналів до приладу, не впливаючи на інші тестові функції, що може швидко вирішити проблеми проектування та аналізу аналого-цифрових змішаних сигналів.
