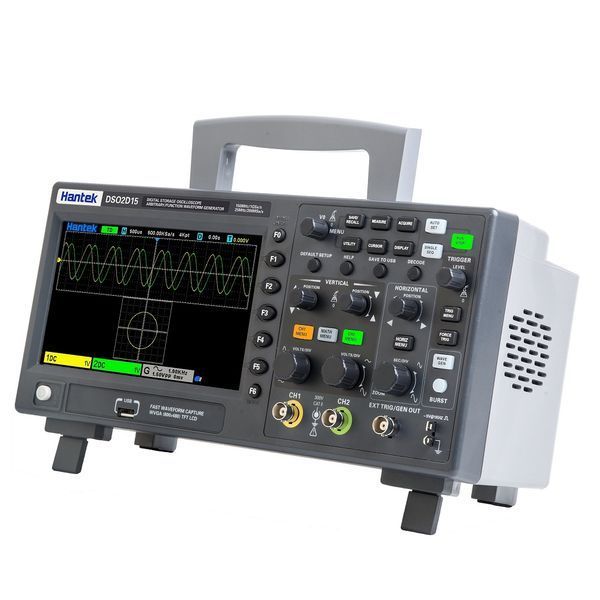

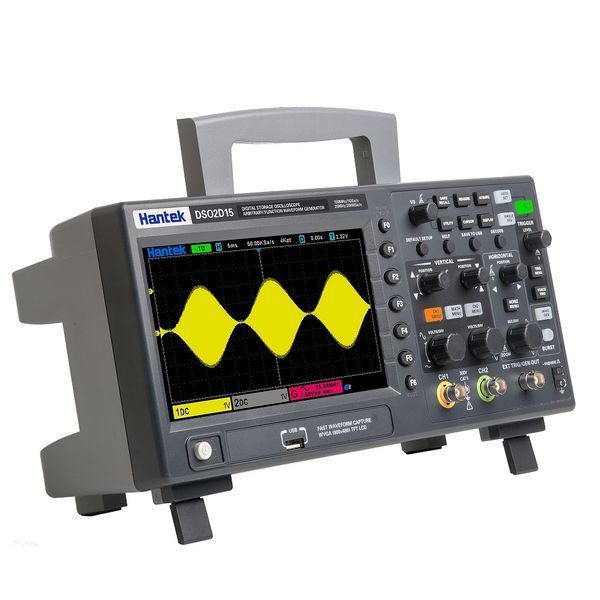

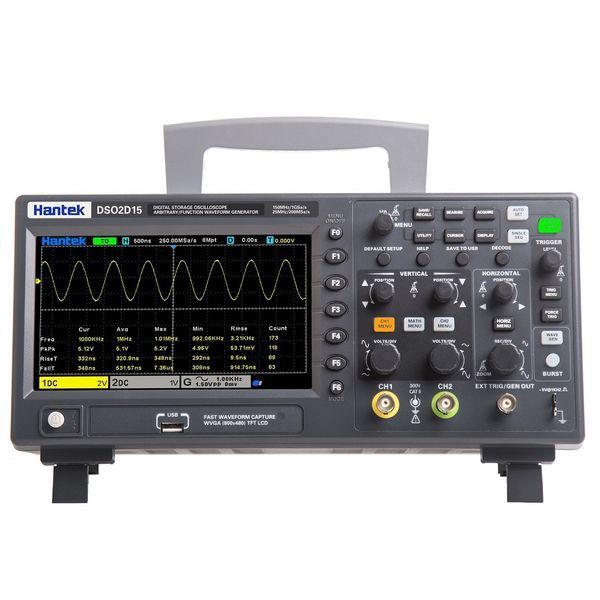

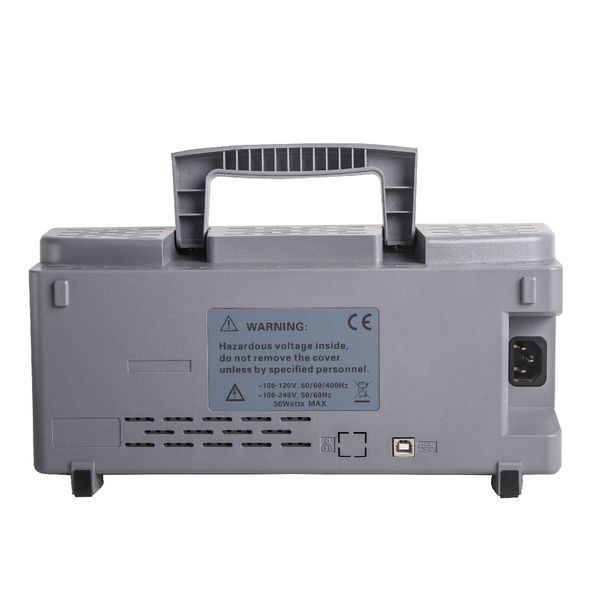

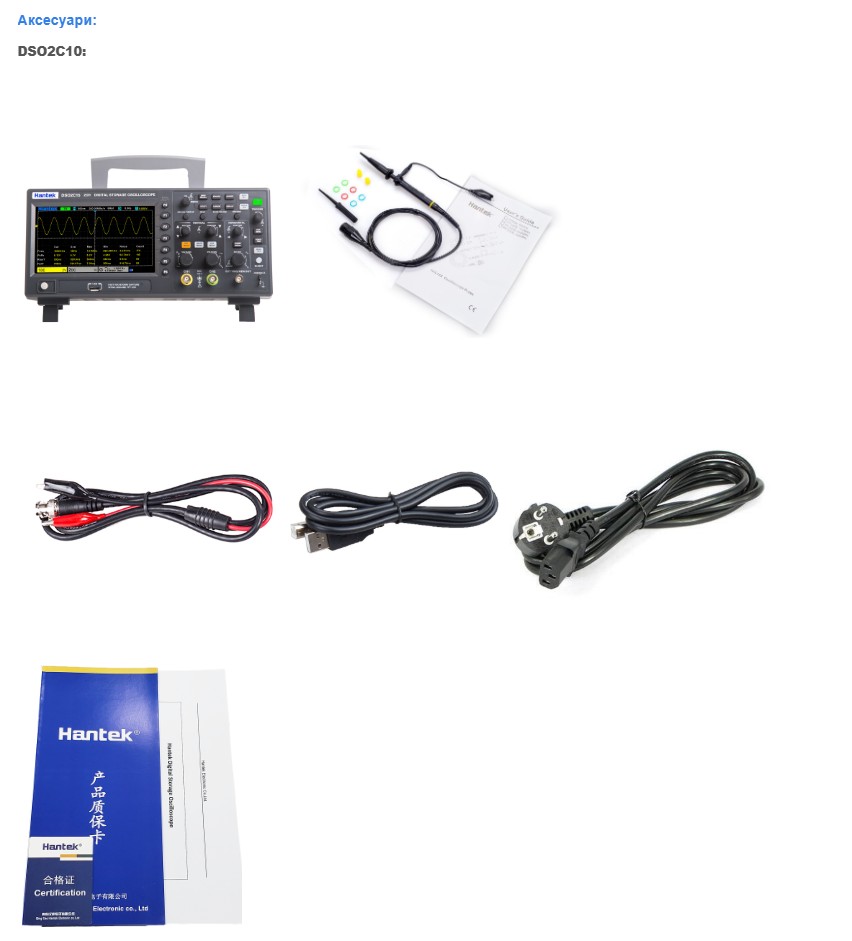

Цифровий осцилограф Hantek DSO2C10, 2 канали, 100 МГц, 1 Гвиб/с
Характеристики:
1) 2 канали, які керуються незалежними ручками
2) Ширина смуги пропускання аналогового каналу 100 МГц
3) Частота дискретизації до 1 ГВіб/с

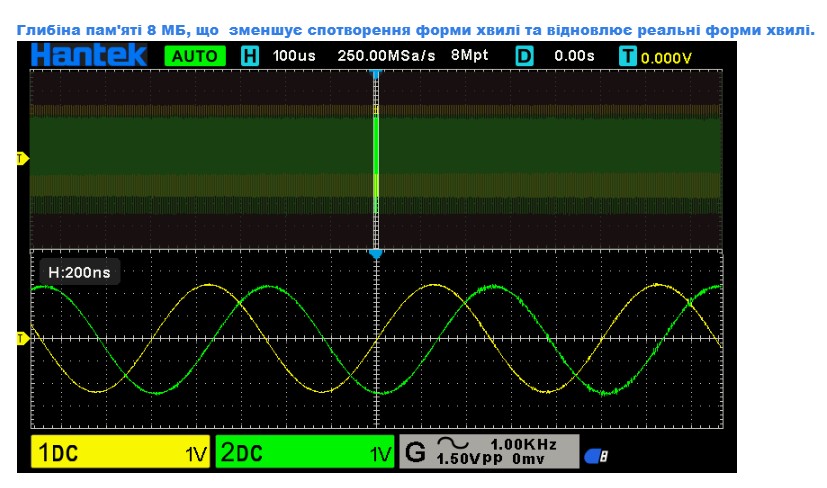

4) Глибіна пам'яті 8 МБ
5) Вертикальний елемент 2 мВ/поділ ~ 10 В/поділ
6) Вбудований генератор сигналів - ВІДСУТНІЙ
7) Вертикальна роздільна здатність: 8 біт
8) Тригер: Фронт, Імпульс, Відео, Нахил, Надмірний час, Вікно, Шаблон, Інтервал, Зниження струму, UART, LIN, CAN, SPI, IIC

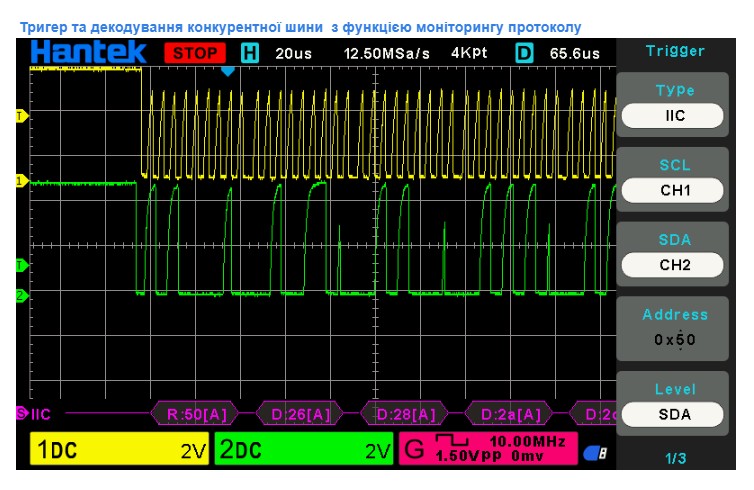

9) Декодування шини та аналіз протоколів: RS232/UART, I2C, SPI, CAN, LIN

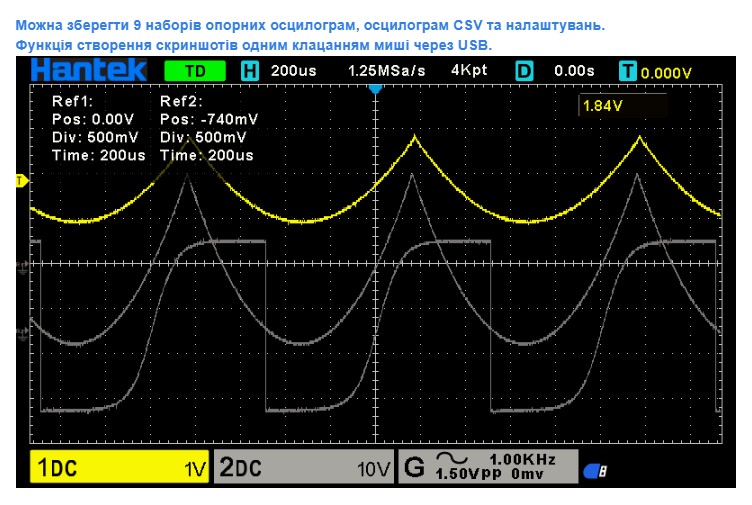

10) Можна зберігати дані в різних форматах, таких як налаштування, форми хвилі, опорні форми хвилі, CSV, зображення

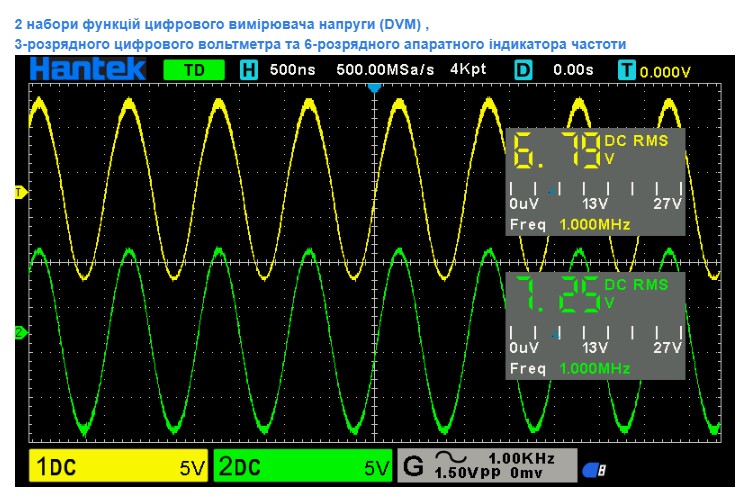

11) 3-розрядний цифровий вольтметр та 6-розрядний апаратний індикатор частоти

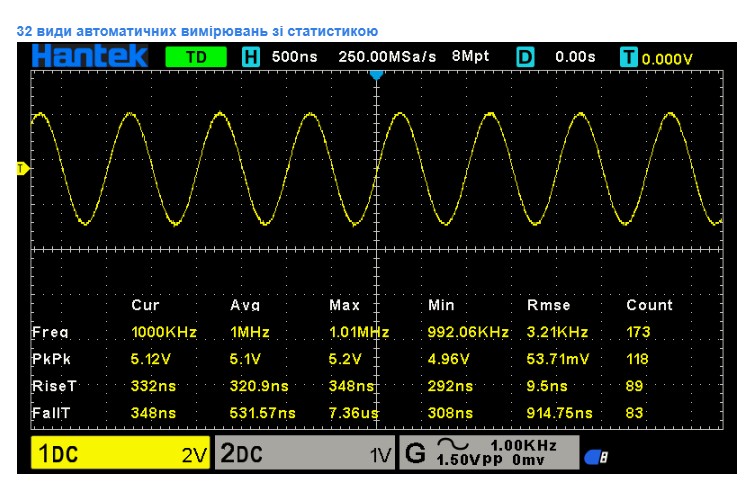

12) 32 види автоматичних вимірювань зі статистикою, статистика максимуму, мінімуму, стандартного відхилення тощо в режимі реального часу.
13) 2 комплекти цифрових вольтметрів

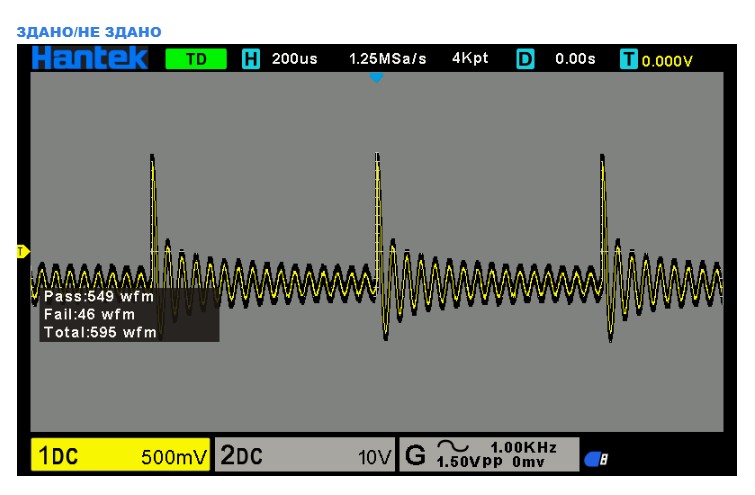

14) Підтримка тестування порогових значень, безкоштовні вимірювання на екрані
15) Велика кількість команд дистанційного керування SCPI
16) USB-хост/пристрій.
Параметри:
|
Модель |
DSO2D15 |
DSO2D10 |
DSO2C15 |
DSO2C10 |
|
|
Пропускна здатність |
150 МГц |
100 МГц |
150 МГц |
100 МГц |
|
|
Канали осцилографа |
2-канальний |
2-канальний |
2-канальний |
2-канальний |
|
|
Генератор хвильової форми |
1 канал |
1 канал |
- |
- |
|
|
Осцилограф |
|||||
|
Частота дискретизації |
1 ГВіб/с (один канал) 500 МВіб/с (два канали) |
||||
|
Придбання |
|||||
|
Звичайний |
Зразкові дані |
||||
|
Від піку до піку значення |
Відображення високочастотного та випадкового дзижчання |
||||
|
Середній |
Середня форма хвилі, розміри: 4, 8, 16, 32, 64, 128 |
||||
|
Висока роздільна здатність |
До 12 біт |
||||
|
Вхід |
|||||
|
Вхідний зв'язок |
Постійний струм, змінний струм, заземлення |
||||
|
Вхідний імпеданс |
1 МОм ± 2% ‖ 13 пФ ± 3 пФ |
||||
|
Коефіцієнт ослаблення зонда |
1X, 10X, 100X, 1000X |
||||
|
Номінальна напруга |
300 В КАТЕГОРІЯ II |
||||
|
Максимальна вхідна напруга |
300 У середньоквадратичне значення (10X) |
||||
|
Горизонтальний |
|||||
|
Інтерполяція хвильової форми |
(sin x)/x |
||||
|
Максимальна довжина запису |
Максимальна пропускна здатність одного каналу 8 МБ |
|
|||
|
Два канали максимум 4М |
|||||
|
Діапазон горизонтального масштабу |
2 нс/поділ ~ 100 с/поділ 1, 2, 5 крок за кроком |
||||
|

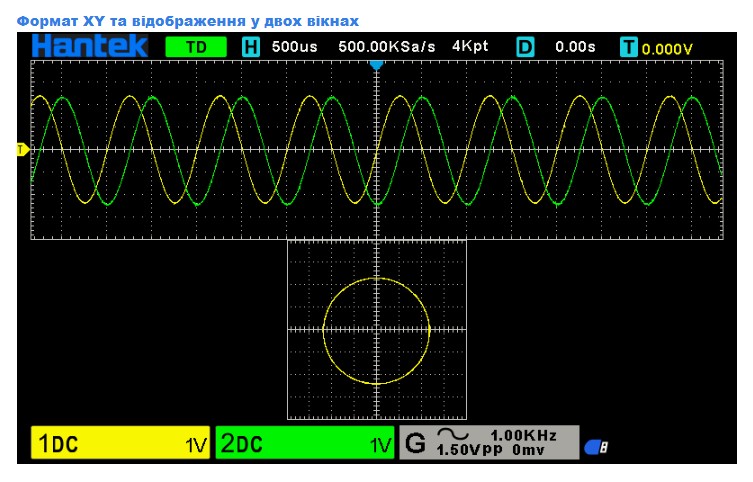

Режим часової бази |
YT, XY, кочення |
||||
|
Нульове зміщення |
±0,5 поділки × мінімальна база передачі годин |
||||
|
Частота дискретизації та точність часу затримки |
±25 ppm |
||||
|
Точність вимірювання дельта-часу (повна смуга пропускання) Частота дискретизації та точність часу затримки |
одноразовий, нормальний режим ± ( 1 інтервал вибору + 100 ppm × показник + 0,6 нс ) |
||||
|
＞16-кратне усереднення ± ( 1 інтервал вибору + 100 ppm × показник + 0,4 нс ) |
|||||
|
Інтервал вибору = сек/под. ÷ 200 |
|||||
|
Частота дискретизації та точність часу затримки |
±50 ppm (при будь-якому інтервалі більше 1 мс) |
||||
|
Вертикальний |
|||||
|
Модель |
DSO2D15 |
DSO2D10 |
DSO2C15 |
DSO2C10 |
|
|
Пропускна здатність |
150 МГц |
100 МГц |
150 МГц |
100 МГц |
|
|
Час наростання в положенні BNC (типовий) |
2,4 нс |
3,5 нс |
2,4 нс |
3,5 нс |
|
|
Вертикальна роздільна здатність |
Роздільна здатність 8 біт, кожен вибірковий канал виконується одночасно |
||||
|
Вертикальна чутливість |
від 2 мВ/поділ до 10 В/поділ |
||||
|
Діапазон зміщення |
≥ 200 мВ/поділ, ±1 В; |
|
|||
|
< 200 мВ/поділ ±50 В |
|||||
|
Математична операція |

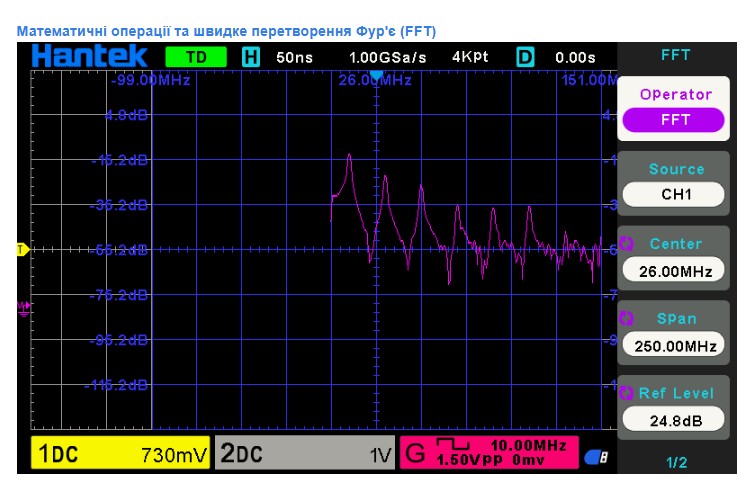

+, -, ×, ÷, Швидке перетворення Фур'є |
||||
|
Швидке перетворення Фур'є |
Вікно: Прямокутне, Ханнінг, Хеммінг, Блекмен, Бартлетт, Плоське вікно |
||||
|
Обмеження пропускної здатності |
20 МГц |
||||
|
Басова характеристика (-3 дБ) |
У положенні BNC ≤ 10 Гц |
||||
|
Точність вертикального підсилення |
У режимі збору даних «нормального» або «середнього» значення точність від 10 В/под. до 10 мВ/под. становити ±3%; |
|
|||
|
У режимі збору даних «нормального» або «середнього» значення точність від 5 мВ/под. до 2 мВ/под. становити ±4% |
|||||
|
Примітка: Пропускна здатність знижується до 6 МГц при використанні зонди 1X |
|||||
|
Тригер |
|||||
|
Тип тригера |
Фронт, ширина імпульсу, відео, нахил, понаднормовий час, вікно, шаблон, інтервал, зниження струму, UART, LIN, CAN, SPI, IIC |
||||
|
Діапазон рівнів спрацьовування |
±5 поділок від центру екрана |
||||
|
Режим запуску |
Автоматичний, Звичайний, Одинарний |
||||
|
Рівень |
CH1~CH2 |
±4 поділки від центру |
|
||
|
EXT (лише з моделлю AWG) |
0~3,3 В |
||||
|
Діапазон затримки |
8 нс~10 с |
||||
|
Точність рівня відпрацювання |
CH1~CH2 |
0,2 поділки × вольт/поділку в межах ±4 поділок від центру екрана |
|
||
|
EXT (лише з моделлю AWG) |
± (Встановлене значення × 6% + 40 мВ) |
||||
|
Тригер на краю |
Схіл |
Зростаючий фронт, спадаючий фронт, зростаючий або спадаючий фронт |
|
||
|
Джерело сигналу |
CH1, CH2, EXT (ще з моделі AWG) |
||||
|
Тригер ширини імпульсу |
Полярність |
Позитивна полярність, негативна полярність |
|
||
|
Стан (Колі) |
<, >, !=, = |
||||
|
Джерело сигналу |
СН1~СН2, |
||||
|
Діапазон ширини імпульсу |
8 нс ~ 10 с |
||||
|
Точність |
8 нс |
||||
|
Відеотригер |
Стандарт сигналу |
NTSC, PAL |
|
||
|
Джерело сигналу |
CH1~CH2 |
||||
|
Синхронізація |
Рядок сканування, номер рядка, непарне поле, парне поле, все поле |
||||
|
Тригер нахілу |
Схіл |
підйом, падіння |
|
||
|
Стан (Колі) |
<, >, !=, = |
||||
|
Джерело сигналу |
CH1 ~ CH2 |
||||
|
Часовий елемент |
8 нс ~ 10 с |
||||
|
Точність |
8 нс |
||||
|
Тригер овертайму |
Джерело сигналу |
CH1~CH2 |
|
||
|
Полярність |
Позитивна полярність, негативна полярність |
||||
|
Часовий елемент |
8 нс ~ 10 с |
||||
|
Точність |
8 нс |
||||
|
Тригер вікна |
Джерело сигналу |
CH1~CH2 |
|||
|
Тригер шаблону |
Візерунок |
0: низький рівень; 1: високий рівень; X: ігнорувати |
|
||
|
Рівень (джерело сигналу) |
CH1~CH2 |
||||
|
Інтервальний тригер |
Схіл |
підйом, падіння |
|
||
|
Стан (Колі) |
<, >, !=, = |
||||
|
Джерело сигналу |
CH1~CH2 |
||||
|
Часовий елемент |
8 нс ~ 10 с |
||||
|
Точність |
8 нс |
||||
|
Тригер із заниженим струмом |
Полярність |
Позитивна полярність, негативна полярність |
|
||
|
Стан (Колі) |
<, >, !=, = |
||||
|
Джерело сигналу |
CH1~CH2 |
||||
|
Часовий елемент |
8 нс ~ 10 с |
||||
|
Точність |
8 нс |
||||
|
Тригер UART |
Стан (Колі) |
Старт, Стоп, дані, помилка парності, помилка COM |
|
||
|
Джерело сигналу (RX/TX) |
CH1~CH2 |
||||
|
Формат даних |
Шістдесяткове (шісткове) |
||||
|
Довжина даних |
1 байт |
||||
|
Розрядність даних |
5 біт, 6 біт, 7 біт, 8 біт |
||||
|
Перевірка парних/непарних |
жодного, непарного, парного |
||||
|
Рівень холостого ходу |
високий, низький |
||||
|
Швидкість передачі даних обов'язково (необов'язково) |
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 біт/с |
||||
|
Швидкість передачі даних (визначена користувачем) |
300 біт/с ~ 334000 біт/с |
||||
|
LIN-тригер |
Стан (Колі) |
Поле інтервалу, поле синхронізації, поле ідентифікатора, помилка синхронізації, ідентифікатор, ідентифікатор та дані |
|
||
|
Джерело сигналу |
CH1~CH2 |
||||
|
Формат даних |
Шістдесяткове (шісткове) |
||||
|
Швидкість передачі даних обов'язково (необов'язково) |
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 біт/с |
||||
|
Швидкість передачі даних (визначена користувачем) |
300 біт/с ~ 334000 біт/с |
||||
|
Тригер CAN |
Стан (Колі) |
Стартовий біт, ідентифікатор віддаленого кадру, ідентифікатор кадру даних, ідентифікатор кадру, дані кадру даних, кадр помилки, всі помилки, помилка ACK, кадр перевантаження |
|
||
|
Джерело сигналу |
CH1~CH2 |
||||
|
Формат даних |
Шістдесяткове (шісткове) |
||||
|
Швидкість передачі даних обов'язково (необов'язково) |
10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 |
||||
|
Швидкість передачі даних (визначена користувачем) |
5 кбіт/с ~ 1 Мбіт/с |
||||
|
SPI-тригер |
Джерело сигналу |
CH1~CH2 |
|
||
|
Формат даних |
Шістдесяткове (шісткове) |
||||
|
Розрядність даних |
4, 8, 16, 24, 32 |
||||
|
Тригер IIC |
Джерело сигналу (SDA/SCL) |
CH1~CH2 |
|
||
|
Формат даних |
|
||||
|
Індекс даних |
0~7 |
||||
|
Колі (умова) |
Стартовий біт, стоп-біт, після підтвердження, адреса, перезапуск, адреса та дані |
||||
|
Вимірювання |
|||||
|
Курсор |
Різниця напруг між курсорами △V |
|
|||
|
Різниця в часі між курсорами △T |
|||||
|
Обернена величина △T, у герцах (1/△T) |
|||||
|
Автоматичне вимірювання |
частота, період, значення, від піку до піку, квадратичне значення, мінімум, міксмум, час наростання, час спаду, + ширина, - ширина, базовий, верхній, середній, амплітуда, перевищення, перерегулювання, різниця фази наростання середнього фронту, різниця фази спаду фронту, + шпаруватість, -шпаруватість періоду, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
||||
|
Лікар ветеринарної медицини |
Джерело даних |
CH1, CH2 |
|
||
|
Тип вимірювання |
середньоквадратичне значення постійного струму |
|
|||
|
Змінний середньоквадратичний сигнал |
|||||
|
Округ Колумбія |
|||||
|
Частотомір |
апаратний 6-бітний частотомір |
||||
|

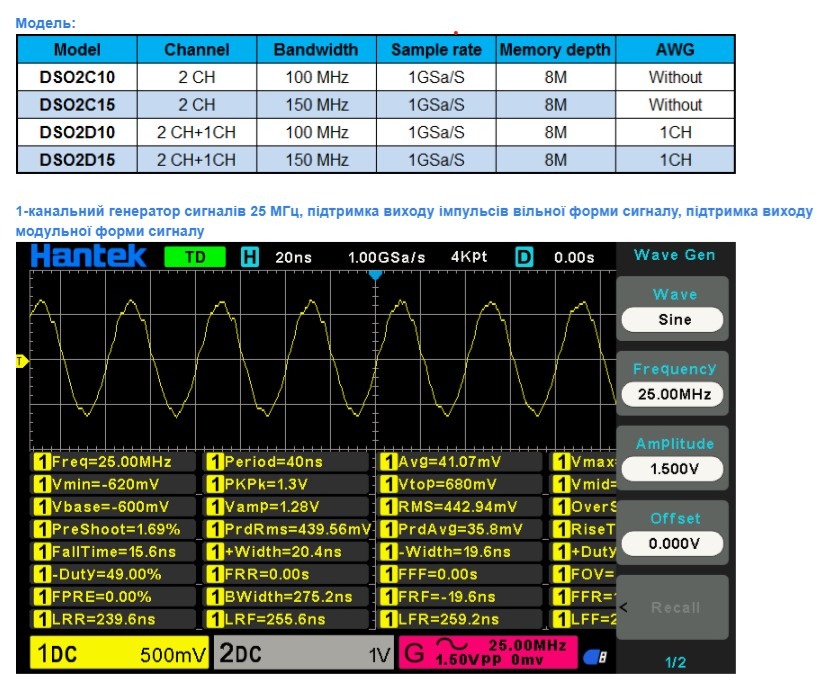

Генератор вільних сигналів |
|||||
|
Канал |
1 |
||||
|
Частота дискретизації |
200 Мбіт/с |
||||
|
Вертикальна роздільна здатність |
12 біт |
||||
|
Максимальна частота |
25 МГц |
||||
|
Стандартні форми хвиль |
синусоїдальний, прямокутний, рампа, експоненціальний, шум, постійний струм |
||||
|
Довільна форма хвилі |
Арб1, Арб2, Арб3, Арб4 |
||||
|
Синус |
Діапазон частот |
0,1 Гц ~ 25 МГц |
|||
|
Квадрат/імпульс |
Діапазон частот |
0,1 Гц ~ 10 МГц |
|||
|
Трикутна хвиля |
Діапазон частот |
0,1 Гц ~ 1 МГц |
|||
|
Хвиля вибору |
Діапазон частот |
0,1 Гц ~ 1 МГц |
|||
|
Індекс |
Діапазон частот |
0,1 Гц ~ 5 МГц |
|||
|
Шум |
|
||||
|
Арб1 |
Діапазон частот |
від 0,1 Гц до 10 МГц |
|||
|
Арб2 |
Діапазон частот |
від 0,1 Гц до 10 МГц |
|||
|
Арб3 |
Діапазон частот |
від 0,1 Гц до 10 МГц |
|||
|
Арб4 |
Діапазон частот |
від 0,1 Гц до 10 МГц |
|||
|
Довжина хвилі |
4KSa |
||||
|
Частота |
Точність |
100 ppm (<10 кГц) 50 ppm (>10 кГц) |
|
||
|
Роздільна здатність |
0,1 Гц або 4 бити, візьміть більший |
||||
|
Амплітуда |
Діапазон вихідного сигналу |
10 мВ ~ 7 В розмах-розмах (високий імпеданс) |
|
||
|
5 мВ ~ 3,5 В пік-пік (50 Ом) |
|||||
|
Зсув постійного струму |
Діапазон |
±3,5 В, високий імпеданс |
|
||
|
±1,75 В, 50 Ом |
|||||
|
Роздільна здатність |
100 мкВ або 3 бити, візьміть більший |
||||
|
Точність |
2% (1 кГц) |
||||
|
Вихідний імпеданс |
50 Ом |
||||
|
Загальні характеристики |
|||||
|
Дисплей |
Тип дисплея |
7-дюймовий діагональний TFT недостатньокристалічний |
|
||
|
Роздільна здатність дисплея |
800 (по горизонталі) * 480 (по вертикалі) пікселів |
||||
|
Колір дисплея |
16 кольорів (24 біти справжнього кольору) |
||||
|
Час стійкості |
мінімум, 1 с, 5 с, 10 с, 30 с, нескінченно |
||||
|
Тип дисплея |
точка, вектор |
||||
|
Яскравість дисплея |
регульований |
||||
|
Тип сітки |
регульований |
||||
|
Яскравість сітки |
регульований |
||||
|
Інтерфейс |
Стандартний інтерфейс |
USB-хост, USB-пристрій |
|||
|
Загальні характеристики |
Вихід компенсатора зонда |
|
|||
|
Вихідна напруга, типова |
приблизно 2Vpp вхід ≥1MΩ Навантаження |
||||
|
Частота, типова |
1 кГц |
||||
|
Блок живлення |
100-120 В змінного струму (RMS) (±10%), від 45 Гц до 440 Гц, CATII |
|
|||
|
120-240 У змінному струмі (RMS) (±10%), від 45 Гц до 66 Гц, CATII |
|||||
|
Споживання енергії |
<30 Вт |
||||
|
Запобіжник |
Т, 3,15 А, 250 В, 5х20 мм |
||||
|
Робоча температура |
0~50 °C (32~122 °F) |
||||
|
Температура |
-40~+71 °C (-40~159,8 °F) |
||||
|
Вологість |
≤+104℉(≤+40°C): ≤90% дійсної вологості |
|
|||
|
106℉~122℉ (+41°C ~50°C): відносна вологість ≤60% |
|||||
|
Вісота |
Робочі та неробочі |
3000 м (10 000 футів) |
|||
|
Механічний удар |
Випадкова вібрація |
0,31 г RMS від 50 Гц до 500 Гц, |
|
||
|
10 хвилин на шкірній осі |
|||||
|
Непрацюючий |
2,46 г RMS від 5 Гц до 500 Гц, |
|
|||
|
10 хвилин на шкірній осі |
|||||
|
Операційні |
50 г, 11 мс, напівсинусоїда |
||||
|
Механічний |
Розмір |
318 x 110 x 150 мм (довжина x ширина x висота) |
|
||
|
Вага |
1900 г. |
||||
