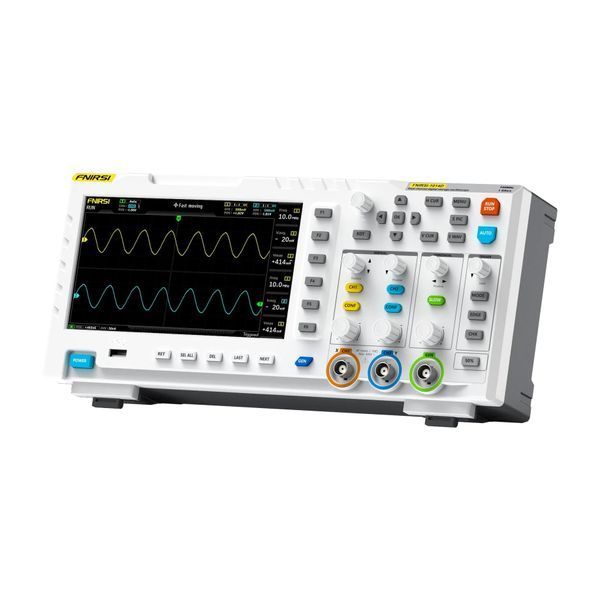

FNIRSI 1014D – це двоканальний осцилограф зі смугою пропускання 100 МГц з вбудованим генератором сигналів. Осцилограф відрізняється високою частотою дискретизації у реальному часі 1 ГВиб/с, пам'яттю 240 кБ, великим 7-дюймовим дисплеєм з роздільною здатністю 800×480, розширеним набором функцій для захоплення, аналізу та запису результатів. Прилад обладнаний захистом від високої напруги, що забезпечує безпечну роботу з сигналами до 400 В без застосування додаткових роздільників. Вбудований генератор забезпечує генерацію чотирнадцяти встановлених функцій, вертикальна роздільна здатність 8 біт, напруга 5 Впік-пік. Для підключення до комп'ютера FNIRSI 1014D оснащений інтерфейсом USB. Осцилограф призначений для діагностики та налаштування радіо- та електронної апаратури.
Особливості:
- Двоканальний
- 2 в 1: Цифровий осцилограф + Генератор сигналів з функцією DDS
- Частота дискретизації 1Гвиб/с, аналогова смуга пропускання 100 МГц * 2.
- Повна функція спускового гачка (одинарний/звичайний/автоматичний).
- Здатний зберігати до 1000 налаштованих сигналів переривання.
- модуль захисту від високої напруги до 400 В..
- Однокнопковий автоматичний та адаптивний тригер (25%, 50%, 75%).
- 7-дюймовий РК-екран високої чіткості з роздільною здатністю 800*480.
- Функція регулювання яскравості екрану.
- Потужний менеджер зображень хвильових форм.
- Знімок екрана та збереження одним натисканням кнопки.
- Функція вимірювання курсором.
- Експорт зображень з USB-накопичувача
- Графічний дисплей Ліссажу та перегляд швидкого перетворення Фур'є.
- Ідеально підходить як для періодичних аналогових, так і для неперіодичних цифрових сигналів.

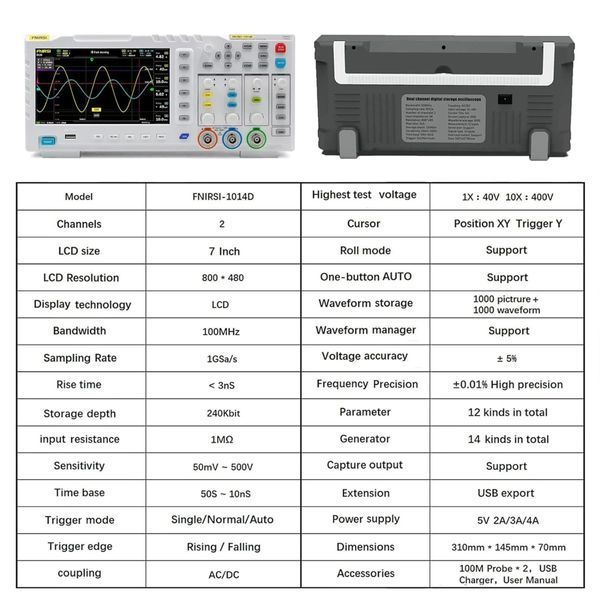

- Технічні характеристики
|
Кількість каналів |
2 |
|
Смуга пропускання |
100 МГц |
|
Частота дискретизації |
1 ГВиб/с |
|
Пам'ять |
240 кБ |
|
Вхідні параметри |
|
|
Розв'язка входу |
DC, AC |
|
Вхідний імпеданс |
1 МОм |
|
Встановлення коефіцієнту загасання давача |
1 Х, 10 Х |
|
Максимальна вхідна напруга |
40 В (1 X), 400 В (10 Х) |
|
Горизонтальна система |
|
|
Коефіцієнт розгортки |
50 с/под - 10 нс/под |
|
Вертикальна система |
|
|
Вертикальна розгортка |
50 мВ/под - 500 В/под |
|
Час наростання |
< 3 нс |
|
Вертикальна роздільна здатність |
8 біт |
|
Точність напруги |
± 5% |
|
Точність частоти |
± 0,01% |
|
Система синхронізації |
|
|
Режими синхронізації |
автоматичний, нормальний, одиничний |
|
Режим тригеру |
за фронтом (що спадає / наростає) |
|
Система вимірювання |
|
|
Автоматичні вимірювання |
VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
|
Курсорні вимірювання |
XY, тригер Y |
|
Математичні операції |
FFT |
|
Генератор сигналів |
|
|
Форма сигналів |
14 видів форм сигналів |
|
Смуга пропускання |
10 МГц (синусоїдальний сигнал), роздільність 1 Гц |
|
Вертикальна роздільна здатність |
14 біт |
|
Загальні характеристики |
|
|
Дисплей |
кольоровий TFT-дисплей, 7 дюймів, 800 × 480 |
|
Інтерфейс |
USB (5 В / 2 А) |
|
Вбудована пам'ять |
1 Гб |
|
Зберігання форми хвилі |
1000 зображень + 1000 сигналів |
|
Габарити |
310 мм × 145 мм × 70 мм |

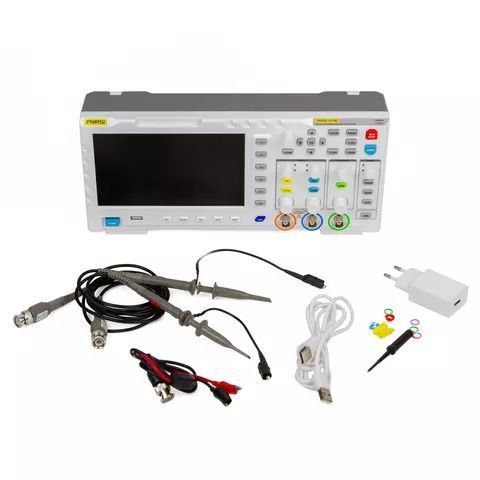

Комплектація
- Цифровий осцилограф FNIRSI 1014D з вбудованим генератором сигналів — 1 шт.
- Щупи для осцилографа Р6100 на 100 МГц з маркувальними кільцями та калібрувальною викруткою — 2 шт.
- USB-кабель — 1 шт.
- Кабель живлення — 1 шт.
- Затискач BNC-крокодил — 1 шт.
- блок живлення 220/5 В Євро стандарт — 1 шт.
- Посібник користувача — 1 шт.
