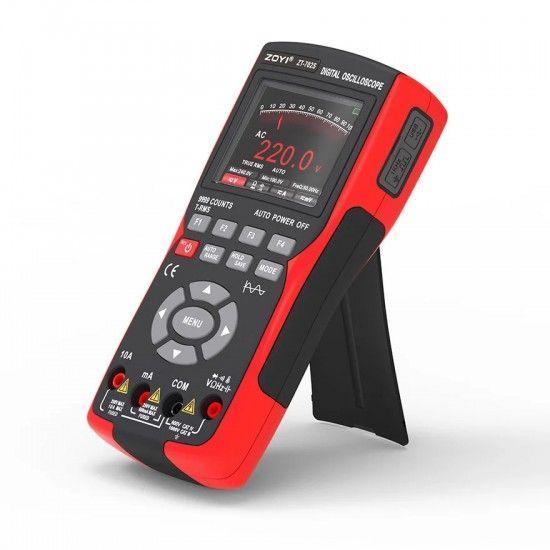

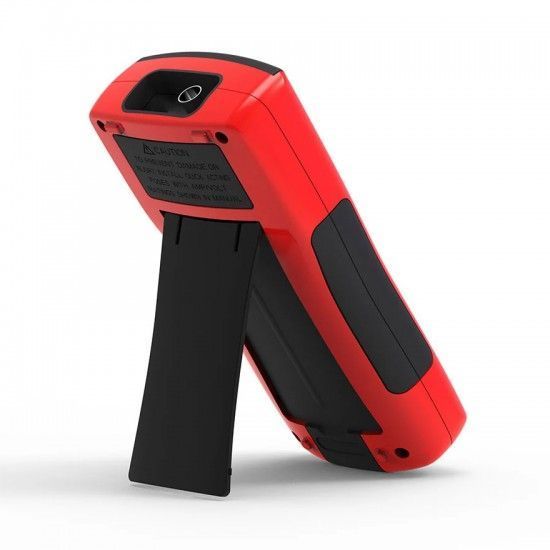

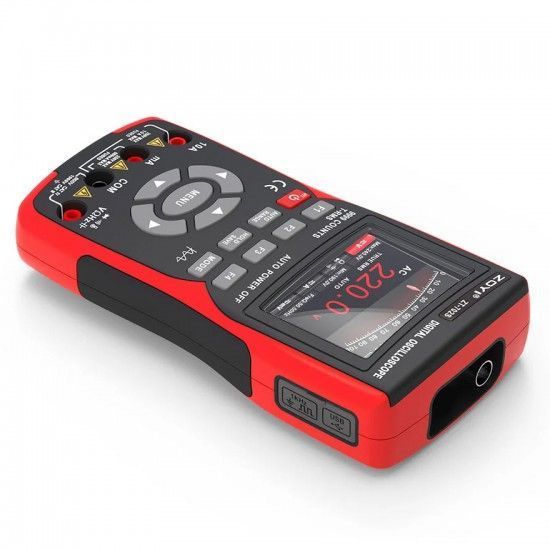

ZT-702S – це портативний одноканальний осцилограф з вбудованим мультиметром. Смуга пропускання 10 МГц, частота дискретизації 48 МВиб/с, обсяг пам'яті 64 Кбайт і 2,8" РК-дисплей. Мультиметр на 9999 відліків дозволяє вимірювати напругу, струм, опір, ємність, провідність, а також тестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю, осцилограф можна використовувати навіть за умов яскравого сонячного світла.

Особливості:

• Розмір: 177*89*40 мм
• літієва батарея
• Портативний
• Температура

Основні характеристики продукту:

Осцилограф

Пропускна здатність передачі 10 Мбіт/с

Метод вибірки: вибірка в реальному часі

Канали Вимірювання вхідного сигналу одного каналу зонда

частота дискретизації 48 МВ/с

Глибина зберігання 64 Кбайт

екран 2,8-дюймовий кольоровий IPS-екран

Мультиметр

Роздільність 9999 відліків

Постійний струм 10 А

Змінний струм 10 А

Постійна напруга 1000 В

Напруга змінного струму 750 В

Опір 100 МОм

Ємність 100 мФ

частота 1 МГц

Температура (-20~1000)°C

Загальні характеристики：

Дисплей: 2,8-дюймовий кольоровий IPS-екран з повним кутом огляду

Діапазон: Автоматичний/Ручний

Матеріал: ABS+TPE

Частота оновлення: 3 рази/секунду

RMS туру: так

Зберігання даних: так

Підсвічування: так

Індикація низького заряду батареї: так

Автоматичне вимкнення: так

Розмір: 177*89*40 мм

Вага: 345 г (БЕЗ БАТАРЕЇ)

Тип батареї: 18650 батарея

Технічні характеристики осцилографа:

Пропускна здатність: 10 МГц

Метод вибірки: вибірка в режимі реального часу

частота дискретизації в реальному часі: 48 Мвиб/с

Канали: 1

вхідний зв'язок: змінний/постійний струм

Вхідний опір: 1 МОм, при 16 пФ

Зниження зонда: X1, X10

Максимальна вхідна напруга: 150 В (пікова напруга постійного + змінного струму)

Діапазон частоти дискретизації: 1,5 Виб/с – 48 МВиб/с

Інтерполяція форми хвилі: (sinx)x

Діапазон швидкості розгортки: 50 нс/под. – 20 с/под.

Точність часової бази: 20 ppm

довжина запису: максимум 64 Кбайт

чутливість: 20 мВ/поділ – 10 В/поділ

Діапазон зміщення: 4 комірки (позитивні та негативні)

Аналогова смуга пропускання: 10 МГц

низькочастотна характеристика: >10 Гц

Час наростання: <10 нс

Точність посилення постійного струму: ±3%

Технічні характеристики мультиметра:

Роздільність 9999 відліків

Напруга постійного струму (В): 999,9 мВ/9,999 В/99,99 В/999,9 В

Напруга постійного струму (мВ): 9,999 мВ/99,99 мВ

Напруга змінного струму (В): 999,9 мВ/9,999 В/99,99 В/999,9 В

Змінна напруга (мВ): 9,999 мВ/99,99 мВ

*Частотна характеристика ACV: 40 Гц-1 кГц

Постійний струм (А/мА): 9,999 А/999,9 мА

Постійний струм (мкА/мА): 99,99 мА/9999 мкА

Змінний струм (А): 9,999 А/999,9 мА

Змінний струм (мкА/мА): 99,99 мА/9999 мкА

Частотна характеристика змінного струму: 40 Гц - 1 кГц

Опір: 99,99 Ом / 999,9 Ом / 9,999 кОм / 99,99 кОм / 999,9 кОм / 9,999 МОм / 99,99 МОм

Ємність: 9,999 нФ/ 99,99 нФ/ 999,9 нФ/ 9,999 мкФ/ 99,99 мкФ/ 99,99 мкФ/ 9,999 мкФ/ 9,999 мФ/ 99,99 мФ

Частота: 99,99 Гц/999,9 Гц/9,999 кГц/99,99 кГц/99,9 кГц/999,9 кГц

Температура: (-20~1000)°C/(-4~1832)°F

Діод: так

Безперервність: так

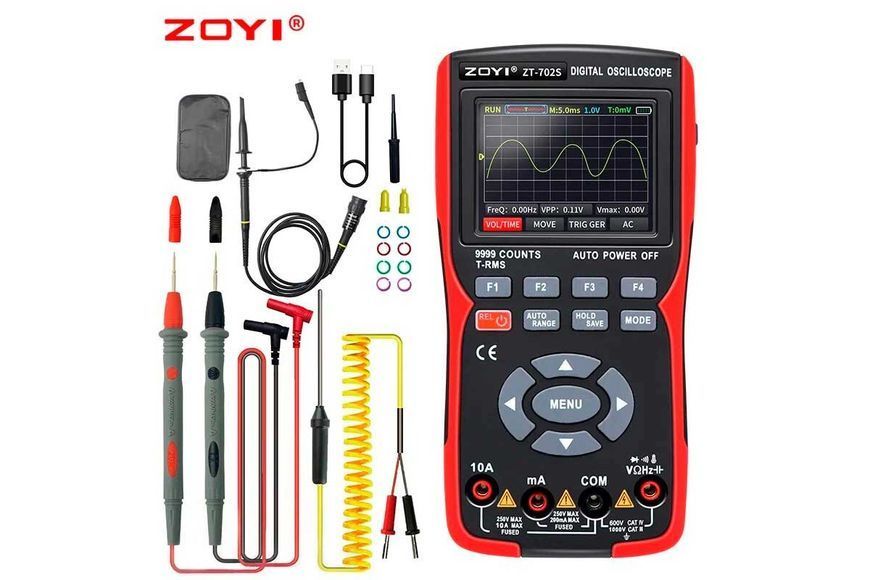

Комплектація:

1. Пара вимірювальних дротів — 1 шт.
2. Сумка — 1 шт.
3. Температурний зонд — 1 шт.
4. Осцилографічний зонд — 1 шт.
5. Кабель USB — 1 шт.

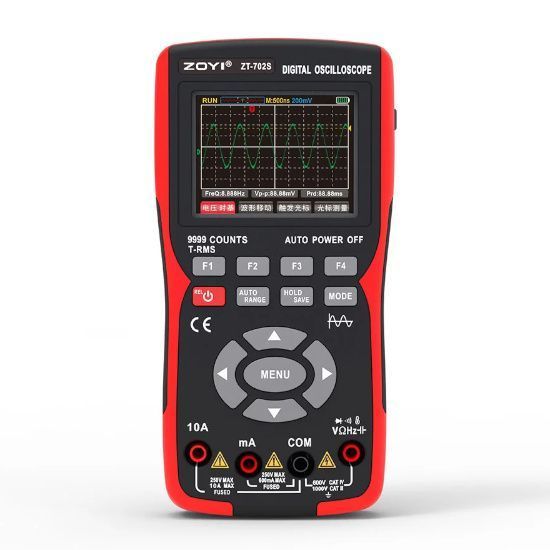

1 — Індикатор статусу розгортки:

RUN: стан автоматичного збирання даних про сигнали.
WAIT: нормальний режим тригера, блимає в режимі очікування
для тригерного сигналу
TD: Захоплені дані сигналу запуску.
STOP: Розгорнення зупинено. Утримання поточної форми сигналу.

2 — Графічне представлення буфера пам'яті осцилографа та поточна позиція щодо центру екрану

3 - Час розгортки по горизонталі (Time Base Scale) - час на розподіл.

4 - Напрузі на один поділ або чутливість осцилографа по вертикалі

5 - Рівень напруги спрацьовування тригера синхронізації

6 — Рівень розряду акумулятора

7 - Курсор позиції по горизонталі - представляє момент часу на горизонтальній шкалі, в якому відбувається синхронізація осцилограми

8 - Осцилограма (позиція нуля осцилограми по вертикалі)

9 - FerQ: Частотомір. Показує частоту вхідного сигналу

10 - Вертикальний курсор. Показує рівень напруги, за якого відбувається спрацювання тригера синхронізації.

11 - VPP: Показує значення розмаху напруги вхідного зіграла від піку до піку

12 - Vmax: - Показує максимальне значення вхідної напруги

13 — VOL/TIME Режим налаштування чутливості осцилографа (напруга на поділ) та швидкості розгорнення (час на поділ). У цьому режимі можна змінювати напругу кнопками зі стрілками вгору і вниз , а швидкість розгорнення - кнопками вправо та вліво . Діапазон напруги – від 20mV до 10V на поділ. Діапазон часу розгортки - від 50ns до 20s на поділ.

14 - MOVE - Переміщення. У цьому режимі клавішами зі стрілками можна переміщати осцилограму вгору/вниз та вліво/вправо

15 - TRIGGER - Рівень синхронізації. У цьому режимі можна змінювати рівень напруги синхронізації розгортки, переміщуючи курсор синхронізації вгору та вниз кнопками зі стрілками.

16 — AC/DC — Переключення режиму входу осцилографа. DC або AC, інакше кажучи, відкритий або закритий вхід.

Безпосередньо під дисплеєм розташовані чотири функціональні кнопки, позначені F1 - F4. Функції, призначені на ці кнопки, залежать від режиму роботи приладу та відображаються в нижній частині дисплея як в режимі осцилографа, так і в режимі мультиметра.

Під функціональними кнопками розташовані кнопки зі стрілками та кнопка виклику меню налаштувань.

Осцилограф може запам'ятовувати осцилограми у вбудованій Flash пам'яті у вигляді стандартних графічних файлів. Це відбувається шляхом зняття знімка екрана приладу при натисканні на кнопку Save. До речі, це працює не тільки в режимі осцилографа. Скріншоти можна робити в режимі мультиметра. Щоб подивитися збережені скріншоти, потрібно підключити прилад до USB порту комп'ютера. При цьому пристрій визначається комп'ютером як звичайний флеш-накопичувач.
